2. Топология беспроводной сети

Стандарт определяет следующие типы оборудования: точки доступа (Access Point) и клиенты (рабочие станции укомплектованные беспроводной сетевой интерфейсной картой (Network Interface Card, NIC)). Точка доступа обычно содержит в себе приёмопередатчик, интерфейс проводной сети (802.3), а также программное обеспечение, занимающееся обработкой данных. В качестве беспроводной станции может выступать ISA, PCI или PC Card сетевая карта в стандарте 802.11, либо встроенные решения, например, телефонная гарнитура 802.11.

Стандарт IEEE 802.11 определяет два основных режима работы сети - режим инфраструктуры (infrastructure mode) и режим Ad-hoc (равный с равным).

В режиме инфраструктуры (иногда называемый также клиент/сервер) станции взаимодействуют друг с другом через точку доступа (Access Point) (рис. 2.1). Такая конфигурация носит название базового набора служб (Basic Service Set, BSS). Два или более BSS, образующих единую подсеть, формируют расширенный набор служб (Extended Service Set, ESS). Точки доступа сети выполняют роль мостов между беспроводной и проводной сетями, а также могут взаимодействовать между собой через распределительную систему (Distribution System), соединяясь либо с помощью сегментов кабельной сети, либо с помощью специального радиооборудования (радиомостов). Для обеспечения перехода мобильных рабочих станций из зоны действия одной точки доступа к другой предусмотрены специальные процедуры сканирования. Так как большинству беспроводных станций требуется получать доступ к файловым серверам, принтерам, Интернет, доступным в проводной локальной сети, они будут работать в режиме клиент/сервер.

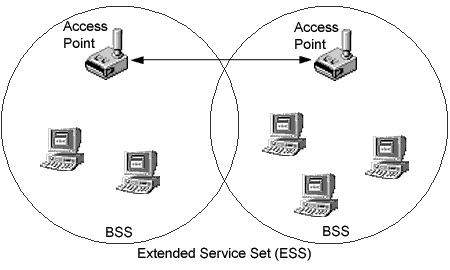

Рис. 2.1. Архитектура сети "Infrastructure".

Режим Ad-Hoc, также называемый независимый базовый набор служб (Independent Basic Service Set, IBSS) или точка-точка - это простая сеть, в которой связь между станциями устанавливается напрямую, без использования специальной точки доступа (рис. 2.2). Для этого режима требуется минимум оборудования - каждая станция должна быть оснащена беспроводным адаптером. При такой конфигурации не требуется создания какой-либо сетевой инфраструктуры. Основным недостатком режима Ad-Hoc является ограниченный диапазон действия, или радиус возможной сети.

Рис. 2.2. Архитектура сети "Ad-hoc".

Как было сказано, через точки доступа может производиться обмен данными между беспроводной и кабельной частями сети. Таким образом можно использовать два устройства входа для связи двух кабельных сегментов между собой (рис. 2.3). Снабдив каждое из устройств направленной антенной и направив эти антенны друг на друга, мы получим беспроводную топологию применяющуюся обычно для организации беспроводных мостов между кабельными сегментами (для этих целей выпускаются также специализированные устройства). Дальность связи в подобных мостах может достигать нескольких десятков километров; для успешного функционирования моста по-прежнему необходима прямая видимость между связываемыми точками (если на линии распространения сигнала не устанавливать репитеры). Поскольку работа в данной конфигурации сети предполагает использование антенн, имеющих довольно узкую диаграмму направленности, при развертывании беспроводных мостов приходится заботиться о том, чтобы антенны "видели" друг друга.

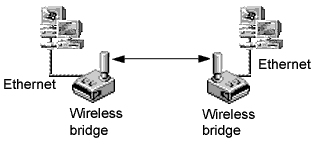

Рис. 2.3. Беспроводное соединение кабельных сетей.

Беспроводные мосты Ethernet могут быть организованы и по более сложной схеме, имеющей топологию "звезда" (рис. 2.4). Такая схема очень удобна для реализации корпоративной сети с большим числом филиалов; реализовать ее можно как на программном, так и на аппаратном уровне. В первом случае схема представляет собой просто совокупность необходимого числа беспроводных мостов, реализованных по предыдущей схеме; второй вариант реализации предполагает использование специальных устройств, в которых предусмотрена данная топология.

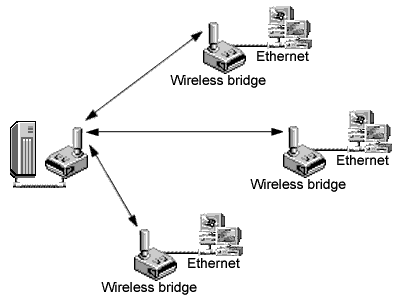

Рис. 2.4. Звездообразная топология корпоративной сети.
